ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Рабочие параметры | Ед. изм. | ZYC 220 | ZYC 260 | ZYC 280 |
| Максимальное усилие вдавливания | т | 220 | 260 | 280 |
| Размер квадратных свай, сечение | мм | до 500 | до 500 | до 550 |
| Размер круглых свай, диаметр | мм | до 500 | до 500 | до 600 |
| Скорость погружения сваи, режим I | м/мин | 11,0 | 7,0 | 7,0 |
| Скорость погружения сваи, режим II | м/мин | 5,4 | 3,6 | 3,6 |
| Скорость погружения сваи, режим III | м/мин | 2,7 | 1,8 | 1,8 |
| Давление на грунт длинных опор | КН / м2 | 109 | 124 | 133 |
| Давление на грунт коротких опор | КН / м2 | 149 | 161 | 174 |
| Ход погружения | мм | 1 900 | 1 900 | 1 900 |
| Грузоподъёмность крановой установки | т | 8 | 12 | 12 |
| Горизонтальный шаг перемещения машины | мм | 500 | 500 | 600 |
| Вертикальный диапазон перемещения машины | мм | 2 400 | 3 300 | 3 300 |
| Расстояние до преграды при боковом погружении | мм | 500 | 500 | 500 |
| Угол поворота машины за один приём | ° | 15 | 15 | 15 |
| Гидравлический поток | л / мин | 348 | 348 | 348 |
| Максимальное рабочее гидравлическое давление | МПа | 25 | 25 | 25 |
| Количество цилиндров зажима | шт | 8 | 8 | 8 |
| Мощность двигателя СВУ | кВт | 60 | 60 | 60 |
| Мощность крановой установки СВУ | кВт | 22 | 30 | 30 |
| Габариты рабочие |
|
|
|
|
| Длина | м | 9,9 | 11,0 | 11,3 |
| Ширина | м | 5,6 | 6,0 | 6,1 |
| Габариты транспортные |
|
|
|
|
| Длина | м | 11 | 12,0 | 12,0 |
| Ширина | м | 2,5 | 3,4 | 3,4 |
| Высота | м | 3,0 | 3,1 | 3,1 |
| Вес основной машины | т | 220 | 260 | 280 |
|

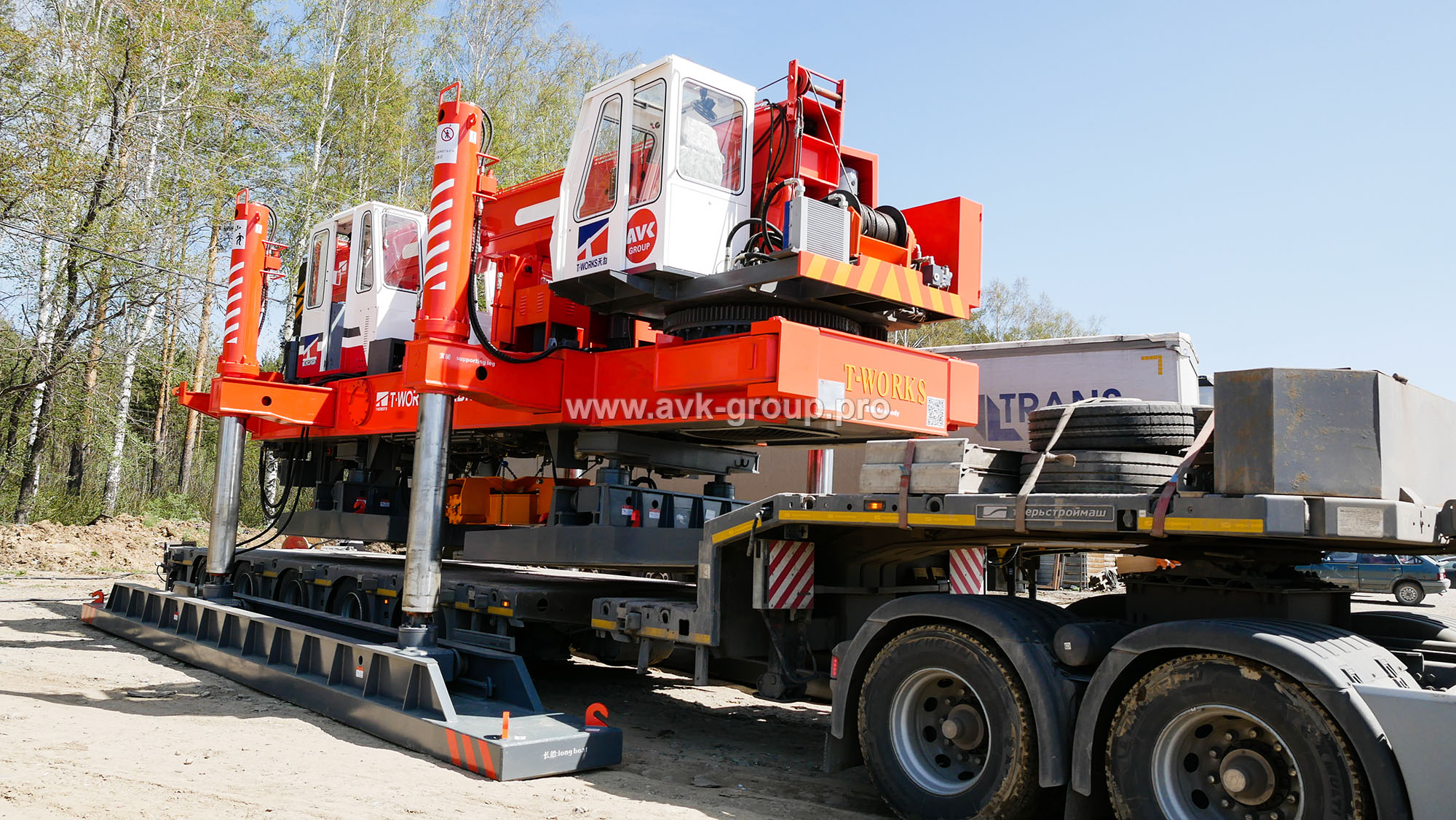

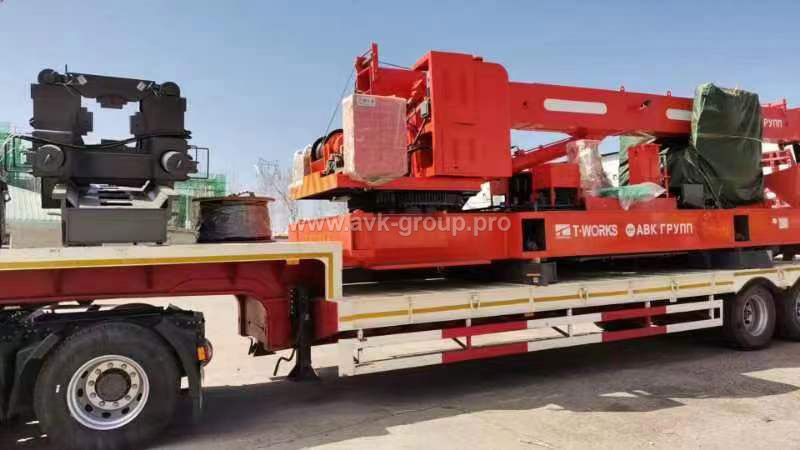

Перебазировка установки (элементы съемные) |
- |
установка цилиндры противовесы длинные опоры короткие опоры аутригеры |
установка цилиндры противовесы длинные опоры короткие опоры аутригеры |
установка цилиндры противовесы длинные опоры короткие опоры аутригеры |
| Дополнительные опции, доступные для заказа на заводе: | ||||
| Механизм бокового погружения (BC-B1) | ✓ | ✓ | ✓ | |
| Механизм бокового погружения — съемный (BC-J1) | ✓ | ✓ | ✓ | |
| Аутригеры длинных опор складные | ✓ | ✓ | складные | |
| Сваескусыватель | ✓ | ✓ | ✓ | |
| Система глобального позиционирования (GPS), с монитором и загрузкой карт свайного поля | ✓ | ✓ | ✓ | |
| Система кондиционирования в кабины крановщика и машиниста | ✓ | ✓ | ✓ | |
| Быстросъемные соединения гидравлической линии | ✓ | ✓ | ✓ | |
| Система подвижных щек зажимного устройства для трапециевидных свай, с углом поворота до 3° | ✓ | ✓ | ✓ | |
| Система раздвижных дверей в кабины | ✓ | ✓ | ✓ | |
| Система отопительных приборов | ✓ | ✓ | ✓ | |
| Осветительные приборы на лапы, стрелу и кабины | ✓ | ✓ | ✓ | |
| Сигнальные лампы на кран и кабину крановщика | ✓ | ✓ | ✓ | |
| Свайные додавыши для погружения сваи ниже уровня грунта | ✓ | ✓ | ✓ | |
| Усиленная стрела крана | ✓ | ✓ | ✓ | |
| Прозрачные верхние окна в кабинах | ✓ | ✓ | ✓ | |
| Зажимы под трубы и шпунт Ларсена | ✓ | ✓ | ✓ | |
| Нагревательные тэны в опорах установки | ✓ | ✓ | ✓ | |
| Окраска установки в фирменные цвета компании заказчика и нанесение логотипов | ✓ | ✓ | ✓ | |
